無梁樓蓋與一般肋梁樓蓋的主要區別是樓面荷載由板通過柱直接傳給基礎。這種結構傳力簡捷，而且增大了樓層凈空。但由于沒有主梁和次梁，鋼筋混凝土板直接支承在柱上，因而樓板的厚度較大，

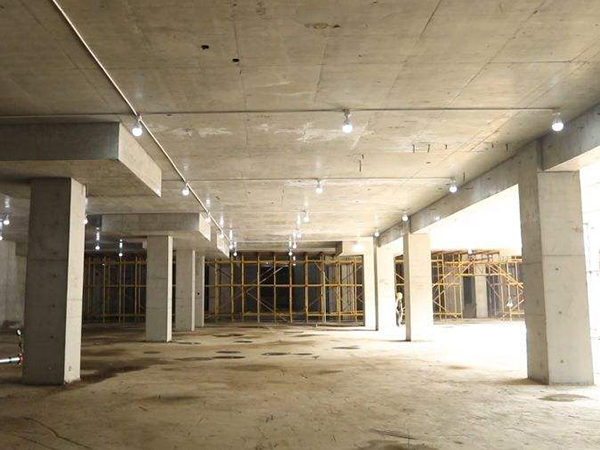

無梁樓蓋室內透視
無梁樓蓋可以分無柱帽和有柱帽兩類。樓面荷載較大時，必須采用有柱帽的無梁樓蓋，以提高樓板承載能力和剛度，以免樓板太厚。無梁樓蓋樓板可分為平板式和雙向密肋式。
柱網通常為正方形或接近正方形的矩形平面。正方形的柱網最為經濟。柱網間距一般不超過6m。當采用預應力樓板，或雙向密肋樓板時，柱網間距可以適當增大。
無梁樓蓋的四周可支承在承重墻上，或支承在邊柱上，或從邊柱懸臂伸出，
懸臂伸出的形式能使邊區格板的彎矩值與中間區格的板接近，因而比較經濟，同時減少了柱帽類型。但在房屋周邊形成一條較狹窄的地帶，在建筑使用上可能帶來不便。
柱子一般采用正方形截面，也可采用圓形和多邊形截面，邊柱也可做成矩形截面。柱承受軸向壓力和彎矩的作用，為偏心受壓構件。
柱帽
柱帽是無梁樓蓋的重要組成部分，見圖《柱帽沖切破壞示意圖》。當樓面荷載較大時，必須設置柱帽，以降低樓板中的彎矩值和承受沖切力，使樓板更經濟同時也增加樓面的剛度。
柱帽的形式有三種：
第一種形式：見圖《柱帽型式》a，用于輕荷載。
第二種和第三種形式：見圖《柱帽型式》b和圖《柱帽型式》c。用于重荷載，可使板的荷載比較平緩地傳到柱上，其中以h1/h2=2/3為宜。
板
板的厚度由計算決定，而且整個樓蓋厚度相同。當不驗算撓度時，板的厚度與長跨l之比應不小于下表的規定。
板為雙向受彎構件，跨中受正彎矩，支座受負彎矩。彎矩圖示意如圖《無梁樓蓋彎矩分布示意圖》所示。
圈梁
圈梁為扭彎構件，其構造尺寸見圖《無梁樓蓋的梁圈構造》。
適用范圍
無梁樓蓋適用于多層工業與民用建筑，如書庫、商場、倉庫、冷藏庫和工廠等。也常用作水池的頂板和底板，以及房屋建筑的整片式基礎。當樓面荷載在5kN/m2以上，跨度在6m以內時，無梁樓蓋較為經濟。
建筑結構概念設計與選型無梁樓蓋樓層凈空較高，具有平滑的天棚，采光、通風和衛生條件良好。樓板簡單，施工方便，見圖《無梁樓蓋平剖面》。如用于升板結構，其優越性更為顯著。
